KEC-ModuLED
Effizient – Langlebig – Flexibel
Höchste Effizienz, Robustheit und Langlebigkeit ist allen unseren Produkten gemeinsam.
Darüber hinaus sind im industriellen Bereich vor allem auch geringe Investitionskosten, kurze Montagezeiten, Wartungsfreundlichkeit und Flexibilität gefragt. Unsere Antwort darauf ist das ModuLed-System.

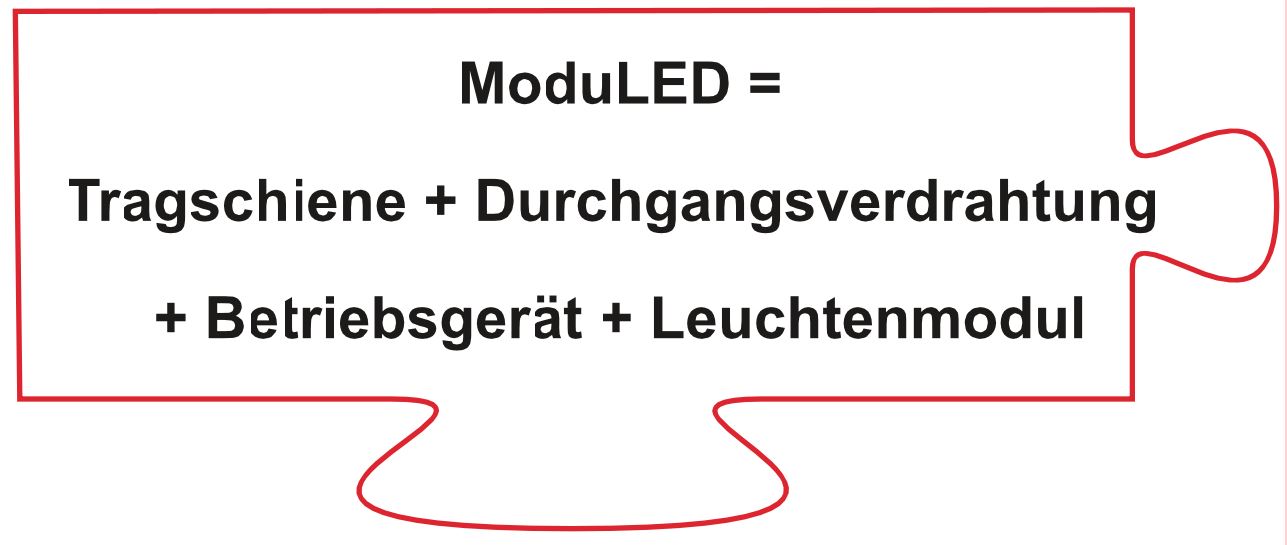

Die Grundidee ist die Entkoppelung der Funktionen des klassischen Lichtbandes.
Dabei kann die Tragschiene zeitlich bereits vor den Elektroarbeiten montiert werden. Durchgangsverdrahtung und Betriebsgeräte werden in Teilabschnitten von bis zu 40 Metern vorgefertigt und ggf. vorprogrammiert (adressiert) angeliefert und einfach in die nach oben offene Tragschiene eingelegt. Bis zu drei Leuchtenmodule je Betriebsgerät werden unter der Tragschiene montiert und über Steckverbinder mit dem Betriebsgerät verbunden. Die Tragschiene kann für zusätzliche Leitungen, Sicherheitsbeleuchtung und Sensoren verwendet werden.
Möglich wird diese Entkoppelung durch
- den Einsatz autonomer Betriebsgeräte, die ein rundum isoliertes Gehäuse sowie Durchführungen und Zugentlastungen für eine Durchgangsverdrahtung besitzen.
- den Betrieb der Leuchtenmodule mit Gleichspannung unterhalb von 60V (SELV).

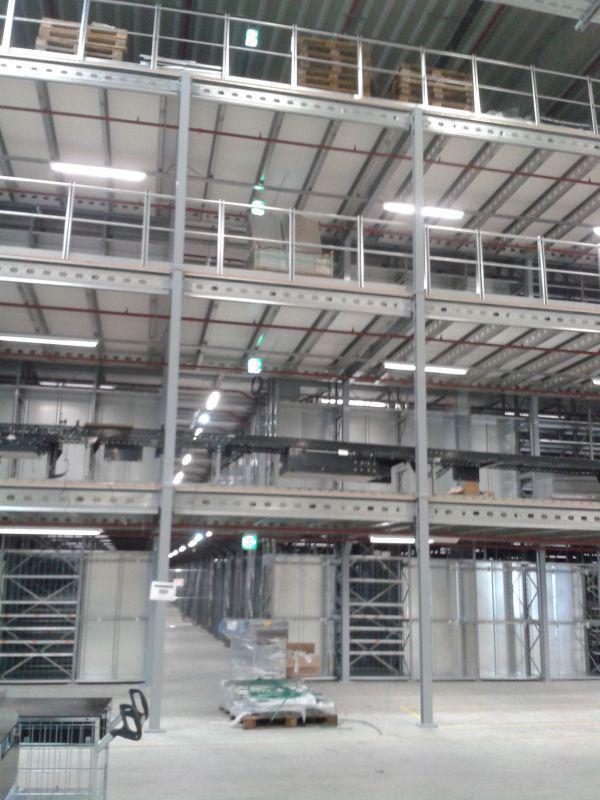

ModuLED in der Fachbodenregalanlage
Hier kann das ModuLed-System seine Stärken besonders gut ausspielen.
Schnelligkeit
Bereits während der Regalbauarbeiten können die Tragschienen montiert werden. Die eigentliche Elektroinstallation in den Regalgängen wird durch die gangweise vorgefertigte Durchgangsverdrahtung samt Betriebsgeräten auf ein Minimum reduziert. Diese Einheiten werden bereits werksmäßig vorprogrammiert, sodass die zeitaufwändige Adressierung der Betriebsgeräte auf der Baustelle entfällt.
Flexibilität
Durch den modularen Aufbau lassen sich die Leuchtenelemente frei platzieren.
Eine Aufbauhöhe (samt Abhängung) von nur etwa 10 cm erlaubt eine Montage der Beleuchtung oberhalb der Sprinklerkurve.

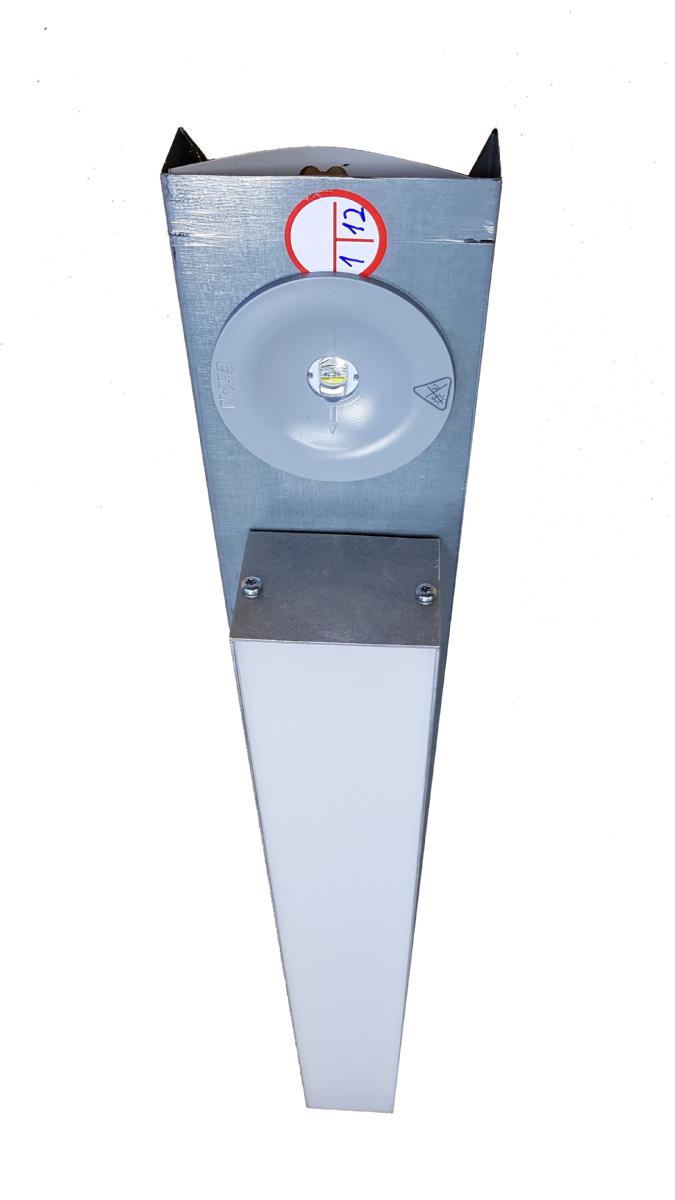

Die Tragschiene kann problemlos für die Verlegung weiterer Leitungen und für die Montage von Sensoren, Brandmeldern oder Sicherheitsleuchten verwendet werden.
Die Demontage und Neuinstallation der Beleuchtung bei Umbauarbeiten ist durch den modularen Aufbau problemlos. Lediglich die Tragschiene, die kostenmäßig den geringsten Anteil hat, muss ggf. angepasst oder erneuert werden.
Kostensenkung
Weitere Einsparungen ergeben sich durch die Trennung von Betriebsgerät und Leuchte, durch die nun zwei oder drei Leuchtenmodule an einem Betriebsgerät betrieben werden können. Dies fällt besonders bei dimmbaren Betriebsgeräten mit vorgelagerter Steuerungstechnik ins Gewicht.
Stärken
Das System entfaltet seine Stärken in Situationen, in denen klassische Lichtbandlösungen weniger geeignet oder aber deutlich teurer sind:
- Auf Grund von Abständen zwischen den einzelnen Leuchten wird kein durchgängiges Lichtband benötigt.
- Ein Betriebsgerät könnte leistungsmäßig mehrere Leuchten versorgen.
- Neben der Durchgangsverdrahtung für die Beleuchtung sollen weitere Leitungen verlegt werden, z.B. für Sicherheitsbeleuchtung oder Sensoren.
- Es besteht die Notwendigkeit der Befestigung von Sensoren (Brandmelder, Bewegungsmelder) oder Fremdleuchten (Sicherheitsbeleuchtung).
- Die Aufbauhöhe der Beleuchtung muss möglichst gering sein, um Sprühbehinderungen für Sprinkler zu vermeiden.
- Einzelne Lichtpunkte müssten vor Ort Leuchte für Leuchte aufwändig lokalisiert und für die Lichtsteuerung adressiert und zusammengefasst werden.
LED-Module
Die auf der Basis von Samsung-LEDs der neuesten Generation in Deutschland gefertigten LED-Module haben eine Effizienz von bis zu 210 lm/W.
Mit dem massiven Aluminiumgehäuse unserer Leuchten erzielen wir eine optimale Kühlung, sodass die LED-Chips nicht heiß werden. In der Praxis erwarten eine Nutzlebensdauer von über 100.000 Stunden bzw. 15 Jahren.

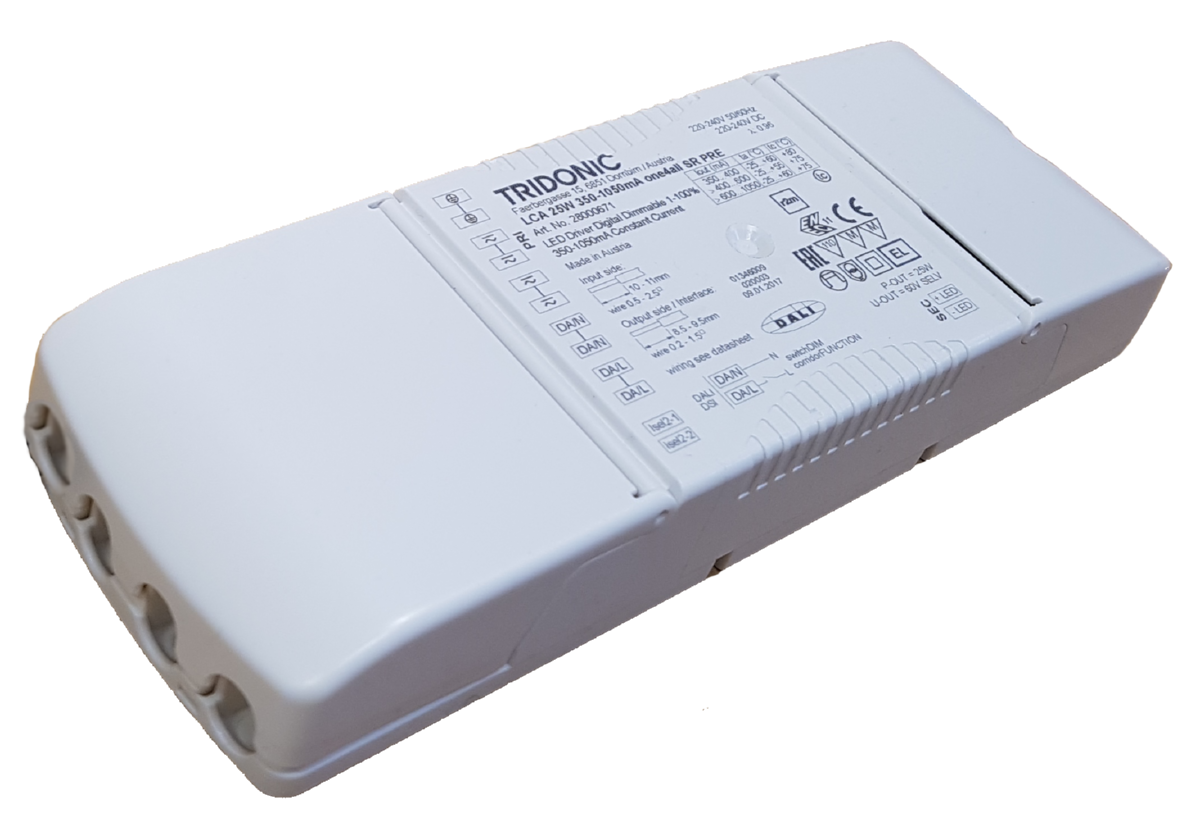

Betriebsgeräte / LED-Treiber
Bei den LED-Treibern setzen wir auf Geräte des österreichischen Herstellers TRIDONIC.
Die Betriebsgeräte von TRIDONIC zeichnen sich durch hohen Wirkungsgrad und kleine Stand-By-Verluste aus.
Bei einer Umgebungstemperatur von 30°C erreichen diese Treiber eine Lebensdauer von 100.000 Stunden. Durch die offene Lage der Treiber in der Schiene ist eine optimale Kühlung gewährleistet.
